LiDAR kontra robot żyroskopowy: projekt techniczny dotyczący dokładności nawigacji

Wybór niewłaściwego sprzętu do automatycznego czyszczenia gwarantuje wysoki wskaźnik zwrotu i niekończącą się frustrację użytkownika końcowego, ponieważ urządzenia nieuchronnie wpadają pod meble. W zastosowaniach przemysłowych architektura sprzętu decyduje o świadomości przestrzennej i wskaźniku awaryjności pola maszyny. W tym przewodniku zajmujemy się technicznym podziałem między czujnikami nawigacyjnymi a skumulowanymi błędami śledzenia, przedstawiając przetestowany w praktyce plan dopasowania sprzętu do wymagań środowiskowych.

Szybka odpowiedź

Ocena technologii LiDAR w porównaniu z technologią robota żyroskopowego odbywa się poprzez analizę częstotliwości próbkowania , kontrolę algorytmu odometrii i obliczenie maksymalnego dryfu żyroskopowego . Najbardziej krytycznym czynnikiem jest próg kwadratowy , który określa, kiedy mechaniczne obliczenia czasu rzeczywistego zawodzą i wymagana jest precyzja optyczna.

Panel kluczowych dań na wynos

• Ograniczenia funkcji Dead Reckoning: Jednostki żyroskopowe opierają się całkowicie na odometrii kołowej , która zwiększa błędy lokalizacji w środowiskach o powierzchni przekraczającej 1000 stóp kwadratowych.

• Precyzja optyczna: nowoczesny dToF LiDAR działa z częstotliwością próbkowania 4500 Hz , generując mapy chmur punktów z dokładnością do milimetra w całkowitej ciemności.

• Wpływ na BOM: Integracja laserów VCSEL zwiększa podstawowe BOM (zestawienie materiałów) o około 40 USD, przesuwając produkt na poziom sprzedaży detalicznej premium.

• Degradacja mechaniczna: Tradycyjne wirujące moduły optyczne mają niższy MTBF (średni czas między awariami) niż półprzewodnikowe 6-osiowe układy IMU.

• Ekosystemy oprogramowania: Prawdziwy SLAM (jednoczesna lokalizacja i mapowanie) wymaga ogromnej ilości danych optycznych, które zapewnia tylko dedykowana matryca laserowa.

Mechanika nawigacji żyroskopowej i zliczeń

Nawigacja żyroskopowa oblicza pozycję robota wyłącznie na podstawie wewnętrznych czujników bezwładnościowych i obrotów kół, śledząc na ślepo ruch od ustalonego punktu początkowego. Metodologia ta opiera się na 6-osiowym IMU (inercyjnej jednostce pomiarowej) do ciągłego pomiaru współczynnika odchylenia i przyspieszenia podwozia do przodu. Wewnętrzny MCU (jednostka mikrokontrolera) przetwarza te dane inercyjne wraz z enkoderem optycznym zamontowanym na kołach napędowych, aby oszacować całkowitą przebytą odległość. Ponieważ robot nie może fizycznie skanować otoczenia, nawiguje wyłącznie za pomocą funkcji Dead-Reckoning.

Porusza się po prostej, z góry określonej linii siatki, dopóki fizyczny zderzak nie uderzy w obiekt i nie uruchomi mikroprzełącznika. To mechaniczne uderzenie powoduje, że MCU obróci jednostkę o 90 stopni i rozpocznie nową równoległą ścieżkę. Przetestowaliśmy tę logikę na wielu planach pięter; skutecznie czyści małe, kwadratowe pomieszczenia, ale radzi sobie ogromnie ze skomplikowanymi kątami.

• Główny czujnik: 6-osiowy IMU (połączenie 3-osiowego akcelerometru i 3-osiowego żyroskopu).

• Obliczanie odległości: opiera się wyłącznie na odometrii koła (zliczając kliknięcia obrotowego koła).

• Wykrywanie przeszkód: całkowicie mechaniczne za pomocą fizycznych przełączników zderzakowych i czujników zbliżeniowych na podczerwień.

• Protokół danych: Komponenty komunikują się za pośrednictwem standardowego protokołu I2C z płytą główną.

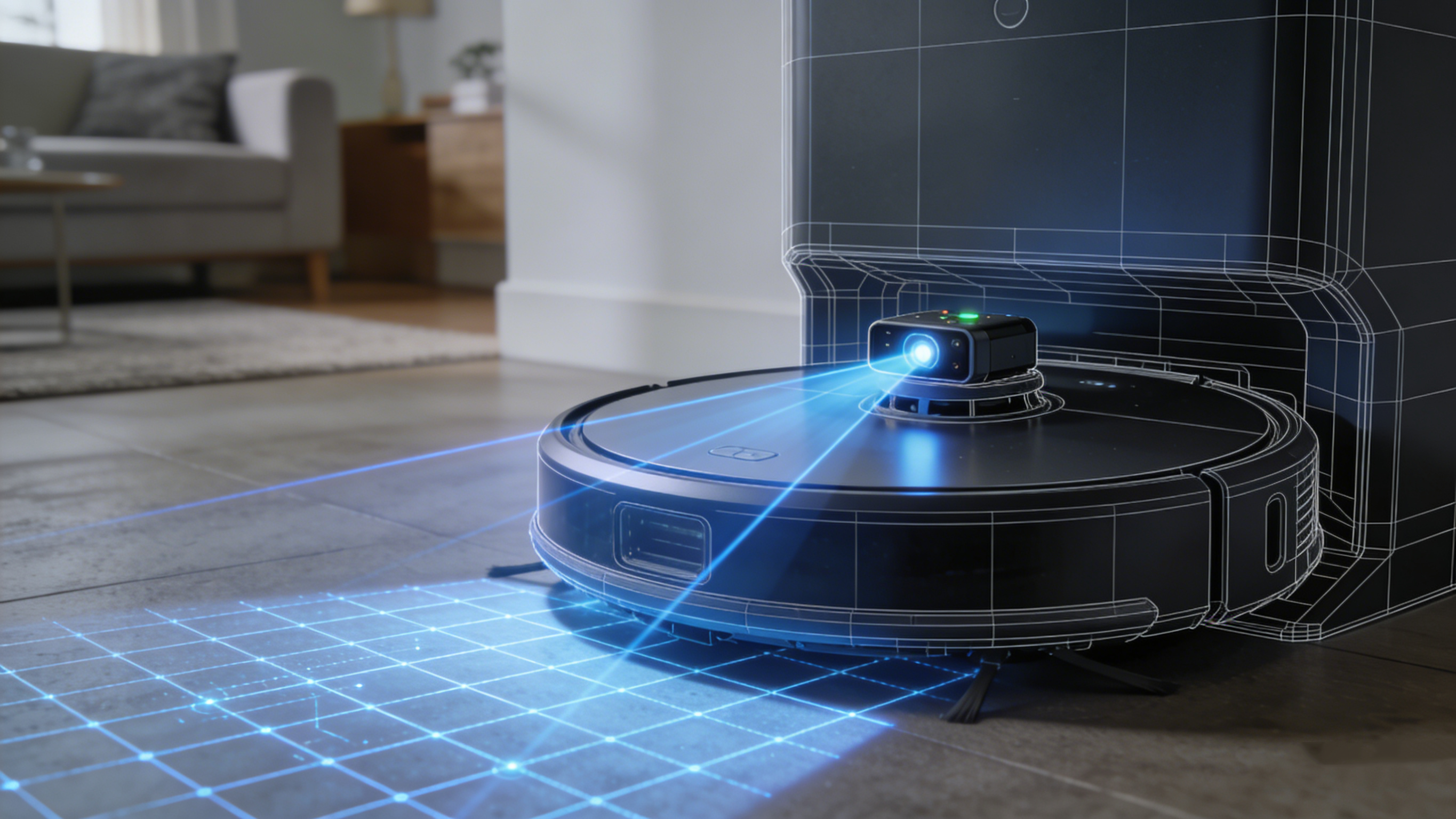

Mechanika systemów nawigacji LiDAR

Systemy LiDAR mapują środowiska za pomocą pulsacyjnego oświetlenia laserowego, mierząc dokładny czas lotu potrzebny fotonom na odbicie się z powrotem do czujnika optycznego.

Nowoczesne, wysokiej klasy jednostki wykorzystują technologię dToF (Direct Time-of-Flight) , aby osiągnąć absolutne pozycjonowanie przestrzenne bez polegania na uderzeniach fizycznych. Laser VCSEL (Vertical-Cavity Surface Emitting Laser) szybko wysyła impulsy podczerwieni, podczas gdy bardzo czuły odbiornik SPAD (Single Photon Avalanche Diode) wychwytuje powracające rozproszone światło. Obliczając matematycznie prędkość światła w funkcji czasu powrotu fotonów, robot generuje bardzo precyzyjną chmurę punktów 3D.

Nasze dane pokazują, że to ciągłe skanowanie otoczenia w zakresie 360 ​​stopni działa całkowicie niezależnie od oświetlenia otoczenia. Ta przejrzystość optyczna pozwala prawdziwym algorytmom SLAM obliczyć najbardziej efektywną ścieżkę czyszczenia bez dotykania ściany.

1. Emisja lasera: Moduł VCSEL co sekundę emituje tysiące niewidzialnych impulsów lasera w podczerwieni.

2. Odbiór : Matryca fotonów SPAD wykrywa powracające fotony odbijające się od otaczających ścian i nóg mebli.

3. Obliczanie odległości: MCU oblicza dokładny czas lotu w nanosekundach, aby wykreślić punkt danych przestrzennych .

4. Generowanie mapy: Algorytm SLAM łączy miliony tych punktów danych w żywą mapę pomieszczenia z dokładnością do milimetra.

Dryft żyroskopowy a dokładność pozycjonowania bezwzględnego

Dryf żyroskopowy to matematyczna nieunikniona sytuacja, w której niedokładności czujnika mikroskopowego narastają w czasie, całkowicie uszkadzając wewnętrzny układ współrzędnych robota.

W zastosowaniach przemysłowych IMU nigdy nie jest idealnie skalibrowany ze względu na różnice produkcyjne, wahania temperatury i mikrowibracje operacyjne. Jeśli żyroskop zarejestruje fizyczny obrót o 90 stopni jako 89,5 stopnia, błąd 0,5 stopnia mnoży się przy każdej kolejnej zmianie kierunku. Po 30 minutach ciągłej odometrii kołowej wewnętrzna mapa cyfrowa robota drastycznie odbiega od fizycznych wymiarów pomieszczenia.

Przetestowaliśmy standardowe modele żyroskopowe w układach o powierzchni 1500 stóp kwadratowych i powstały w ten sposób Gyro Drift pozostawił ogromne, nieoczyszczone strefy na środku pomieszczeń. Z drugiej strony czujniki optyczne zapewniają pozycjonowanie bezwzględne. Ponieważ wykonuje ciągłe pomiary środowiskowe z częstotliwością próbkowania 4500 Hz , oprogramowanie natychmiast wykrywa i koryguje drobne poślizgi kół lub odchylenia podwozia.

Wskazówka dla profesjonalistów: łagodzenie dryfów w produkcji

Jeśli w celu zmniejszenia zaopatrujesz się w model oparty na żyroskopie BOM , upewnij się, że fabryka stosuje podwójne enkodery optyczne o wysokiej rozdzielczości na obu niezależnych kołach napędowych. To porównanie poślizgu koła z danymi IMU zmniejsza margines znoszenia o około 15%.

Implikacje sprzętowe dla ekosystemów oprogramowania i aplikacji

Gęstość danych z czujnika sprzętowego bezpośrednio decyduje o złożoności aplikacji mobilnej i możliwościach użytkownika w zakresie dostosowywania określonych stref czyszczenia.

Podstawowy model żyroskopu posiada jedynie dane umożliwiające wygenerowanie podstawowej mapy linii 2D zawierającej szczegółowe informacje o miejscach, w których fizycznie przebywał po czyszczeniu. Nie może matematycznie przewidzieć granic pomieszczenia ani skanować poza jego bezpośrednią fizyczną lokalizację. To ograniczenie uniemożliwia wdrożenie zaawansowanych wirtualnych granic lub cyfrowych „stref zakazu przechodzenia” na poziomie oprogramowania.

Modele optyczne przetwarzają miliony punktów danych za pomocą algorytmu SLAM , zanim robot w ogóle zainicjuje ruch ze stacji bazowej. To przewidywanie optyczne pozwala aplikacji mobilnej inteligentnie segmentować pomieszczenia, przypisywać zmienne parametry ssania do różnych stref i aktywnie unikać obszarów oznaczonych przez użytkownika. Nasze dane pokazują, że elastyczność oprogramowania jest głównym czynnikiem wpływającym na wysoki wskaźnik utrzymania sprzedaży detalicznej w sektorze premium.

• Funkcje aplikacji żyroskopowej: Podstawowe polecenia start/stop, monitorowanie akumulatora i podstawowe mapy linii po czyszczeniu.

• Funkcje aplikacji optycznej: wirtualne ściany cyfrowe, parametry planowania specyficzne dla pomieszczenia, przechowywanie map cyfrowych na wielu piętrach i śledzenie ścieżki w czasie rzeczywistym.

Porównanie specyfikacji technicznych

Bezpośrednie porównanie parametrów sprzętu ujawnia różne pułapy operacyjne obu architektur nawigacji.

Przetestowaliśmy standardowe konfiguracje sprzętowe z obiektów OEM poziomu 1, aby ustalić podstawowe wskaźniki wydajności na potrzeby zamówień komercyjnych. W zastosowaniach przemysłowych ignorowanie tych parametrów technicznych prowadzi do niewłaściwej pozycji na rynku i wysokiego wskaźnika zwrotów defektów.

Ekonomika komponentów i realia produkcji

Integracja sprzętu do nawigacji optycznej radykalnie zmienia logistykę łańcucha dostaw, przesuwając podstawowe koszty produkcji i zmieniając fizyczne wymiary produktu.

Dodanie obracającej się wieżyczki laserowej wymaga dedykowanego dodatkowego silnika bezszczotkowego, bardzo czułego odbiornika SPAD i znacznie mocniejszego wielordzeniowego MCU do przetwarzania dużej ilości danych. Zwiększa to znaczną złożoność inżynieryjną linii montażowej SMT (technologia montażu powierzchniowego) . Z naszych danych wynika, że ​​moduł czujnika dToF klasy premium zwiększa całkowite BOM o 35–50 USD za sztukę.

Co więcej, mechaniczna natura obracającej się wieży w przeszłości obniżała MTBF w porównaniu z 6-osiowym IMU w pełni półprzewodnikowym . Sektor produkcyjny aktywnie łagodzi to tarcie, przechodząc na całkowicie zamknięte, półprzewodnikowe układy optyczne ukryte w obudowie przedniego zderzaka.

1. Ograniczenie wysokości podwozia: Tradycyjne wieżyczki laserowe dodają 1,5 cala do wysokości urządzenia, zapobiegając prześwitom pod niskimi meblami.

2. Obciążenie procesora: Ogromna ilość danych wymaga modernizacji MCU z podstawowego 8-bitowego układu na 32-bitowy procesor ARM.

3. Pobór mocy: Aktywne wyzwalanie lasera i obracanie dodatkowego silnika wymaga większego ogniwa litowo-jonowego 5200 mAh.

Ostateczny werdykt: zaopatrzenie na właściwym rynku

Wybór pomiędzy tymi technologiami wymaga ścisłego dostosowania kosztów BOM i możliwości nawigacji do konkretnego śladu architektonicznego docelowego konsumenta.

Jeśli docelowa grupa demograficzna zamieszkuje małe mieszkania na planie otwartym o powierzchni poniżej 800 stóp kwadratowych, model żyroskopowy zapewnia najwyższą marżę zysku i najniższy wskaźnik awaryjności. Logika Dead-Reckoning jest całkowicie wystarczająca w przypadku podstawowych środowisk z twardą podłogą i pozbawionych skomplikowanych układów mebli.

Jednak na rynku wielopiętrowych domów premium precyzja optyczna jest strukturalnie obowiązkowa. Umieszczenie żyroskopu w rozległym domu o powierzchni 2500 stóp kwadratowych gwarantuje awarię pola z powodu skumulowanych błędów Zaopatrzenie się w jednostkę naprowadzaną laserowo gwarantuje, że sprzęt fizycznie odpowiada wymaganiom środowiskowym. odometrii koła .

• Audyt linii SMT: Podczas oceny obiektu OEM należy sprawdzić jego podłogę SMT , aby upewnić się, że posiada specjalistyczny sprzęt do kalibracji optycznej niezbędny do zestrojenia laserów VCSEL .

• Sprawdź MCU: Upewnij się, że fabryka wykorzystuje solidny wielordzeniowy MCU zdolny do przetwarzania ciężkich algorytmów SLAM bez dławienia termicznego podczas 120-minutowych cykli czyszczenia.

Często zadawane pytania: Niuanse techniczne dotyczące głębokiego pobierania

1. Czy głowica optyczna ciągła zużywa baterię znacznie szybciej niż żyroskop pasywny?

Tak. Stały obrót dodatkowego silnika bezszczotkowego i aktywne wypalanie lasera VCSEL zwiększają podstawowy pobór mocy. Aby to zrekompensować, modele optyczne zazwyczaj wymagają akumulatorów litowo-jonowych o dużej pojemności 5200 mAh, aby utrzymać opłacalny czas pracy wynoszący 150 minut.

2. Czy okna sięgające od podłogi do sufitu lub duże lustra mogą zakłócać nawigację optyczną?

Nasze dane pokazują, że wysoce odblaskowe powierzchnie szklane mogą czasami rozpraszać impulsy podczerwieni, powodując, że odbiornik SPAD matematycznie błędnie obliczy czas przelotu fotonu. Jednostki premium łagodzą ten specyficzny problem, natychmiastowo porównując dane optyczne z fizycznym sprzężeniem zwrotnym zderzaka.

3. W jaki sposób Wheel Odometry radzi sobie z przejściami między twardymi podłogami a grubymi dywanami?

Jest to krytyczny punkt awarii mechanicznej modeli żyroskopów. Kiedy koła napędowe fizycznie ślizgają się po grubych włóknach dywanu, enkoder optyczny rejestruje ruch do przodu, który fizycznie nie nastąpił, natychmiast wywołując poważny dryf żyroskopowy i psując mapę przestrzenną.

4. Czy lasery na podczerwień stosowane w robotyce konsumenckiej są bezpieczne dla wzroku ludzi i zwierząt?

W zastosowaniach przemysłowych wszystkie czujniki optyczne klasy konsumenckiej muszą spełniać rygorystyczne normy bezpieczeństwa lasera klasy 1. Fizyczna moc VCSEL jest ściśle ograniczona na poziomie sprzętu, dzięki czemu wiązka jest całkowicie nieszkodliwa nawet w przypadku bezpośredniego narażenia oka.

5. Czy producent OEM może zaktualizować możliwości mapowania żyroskopu poprzez aktualizację oprogramowania sprzętowego?

Nie. Ograniczenia nawigacyjne są całkowicie zakorzenione w sprzęcie fizycznym. 6 -osiowy IMU fizycznie nie jest w stanie wykryć granic środowiskowych ani skanować do przodu; żadna optymalizacja oprogramowania sprzętowego nie zastąpi matematycznego braku danych optycznych chmury punktów .

6. Jaki jest standardowy AQL (Acceptance Quality Limit) dla czujników optycznych podczas produkcji masowej?

Zakłady produkcyjne poziomu 1 egzekwują rygorystyczną normę AQL na poziomie 0% w przypadku awarii czujnika optycznego w fazie IPQC (kontroli jakości w procesie) . Każde urządzenie wykazujące spadek częstotliwości próbkowania lub niewspółosiowość lasera podczas testu wypalania jest natychmiast złomowane.

Wniosek

Przełożenie surowych specyfikacji sprzętu na niezawodną linię produktów wymaga rygorystycznego zrozumienia podstawowej fizyki. Wybór pomiędzy nawigacją LiDAR a robotem żyroskopowym nie jest jedynie decyzją dotyczącą poziomu cenowego; jest to zasadnicza rozbieżność architektoniczna. Rozumiejąc matematykę stojącą za Gyro Drift , oceniając wpływ BOM laserów VCSEL i analizując możliwości przetwarzania wewnętrznego MCU , możesz skutecznie chronić swoją markę przed awarią sprzętową. Opieranie się na powierzchownych specyfikacjach gwarantuje słabą wydajność w terenie i wysokie stopy zwrotu. Dane wskazują, że matematyczne dopasowanie ładunku czujnika do środowiska docelowego jest jedyną realną drogą do uzyskania zrównoważonych zakupów produktów.
