Jak nawigują odkurzacze robotyczne?

Czy kiedykolwiek obserwowałeś, jak Twój automatyczny odkurzacz płynnie przesuwa się pomiędzy krzesłami w jadalni i zastanawiałeś się, skąd dokładnie wie, dokąd zmierza? Roboty odkurzające nawigują, korzystając z zaawansowanej kombinacji czujników pokładowych — takich jak lasery LiDAR, kamery optyczne V-SLAM i fizyczne czujniki uderzeń — w celu mapowania otoczenia, wykrywania przeszkód i obliczania najskuteczniejszych ścieżek czyszczenia w czasie rzeczywistym. Zrozumienie tych technologii nawigacji ma kluczowe znaczenie przy wyborze odpowiedniego rozwiązania do zautomatyzowanej pielęgnacji podłóg dla Twojego domu lub przestrzeni komercyjnej. W tym artykule omówiono, w jaki sposób te urządzenia omijają przeszkody, wyjaśniono różnice między mapowaniem laserowym a mapowaniem opartym na kamerze, szczegółowo opisano działanie podstawowej nawigacji po nierównościach oraz opisano, jak odkurzacze radzą sobie na klatkach schodowych i ciemnych pomieszczeniach.

Spis treści

• Jak roboty odkurzające radzą sobie z przeszkodami?

• Czym jest nawigacja LiDAR w odkurzaczach robotów?

• Jak działa nawigacja oparta na kamerach (V-SLAM)?

• W jaki sposób podstawowe odkurzacze z funkcją „podbijania i nawigacji” czyszczą podłogi?

• Czy robot odkurzający może poruszać się w ciemności?

• W jaki sposób czujniki klifu zapobiegają spadaniu odkurzacza ze schodów?

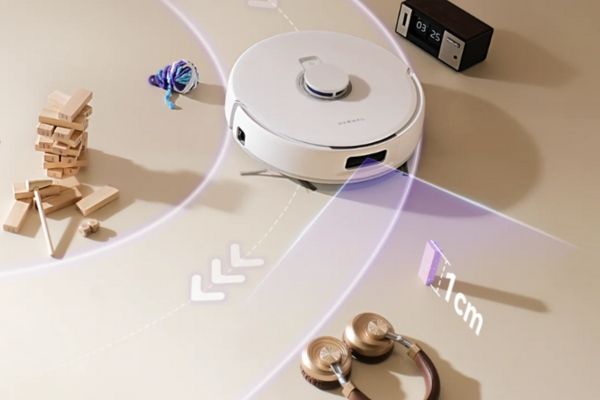

Jak roboty odkurzające radzą sobie z przeszkodami?

Roboty odkurzające poruszają się wokół przeszkód, przetwarzając dane w czasie rzeczywistym z szeregu czujników pokładowych, w tym czujników podczerwieni, ultradźwiękowych i czujników fizycznych. Czujniki te wykrywają obiekty na bezpośredniej drodze robota, zmuszając wewnętrzny algorytm do natychmiastowego ponownego obliczenia trasy, aby uniknąć bezpośredniej kolizji.

Nowoczesne zautomatyzowane odkurzacze zasadniczo napędzają zestawy czujników. Kiedy robot zbliża się do mebla, czujniki podczerwieni umieszczone w jego przednim zderzaku odbijają światło od obiektu, aby określić jego bliskość. Jeśli obiekt jest zbyt cienki lub przezroczysty, aby można go było wykryć w podczerwieni, fizyczny czujnik uderzenia służy jako mechaniczne zabezpieczenie przed awarią.

Po potwierdzeniu przeszkody, wbudowany procesor robota przejmuje kontrolę. Algorytm nawigacji zatrzymuje koła napędowe, oblicza dokładny kąt wymagany do ominięcia obiektu i steruje podwoziem wokół bariery, utrzymując szczotki zamiatające jak najbliżej krawędzi, aby zapewnić dokładne czyszczenie.

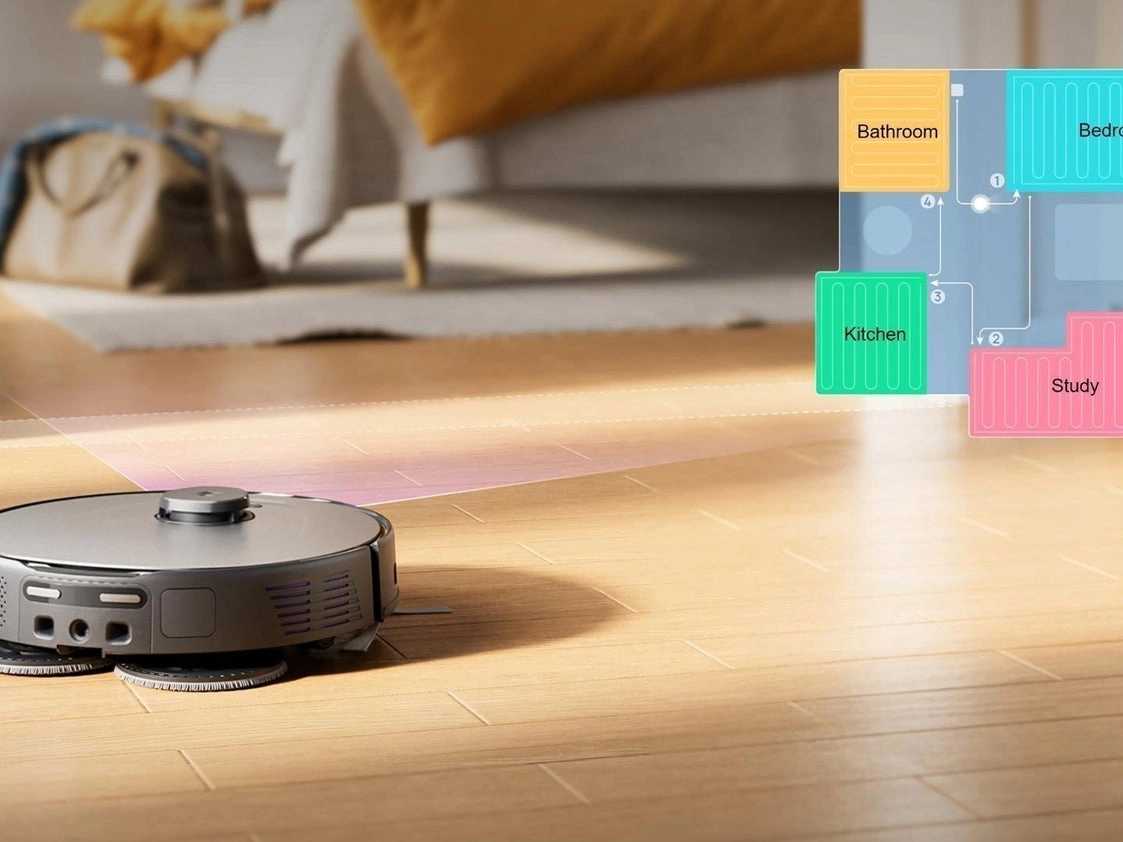

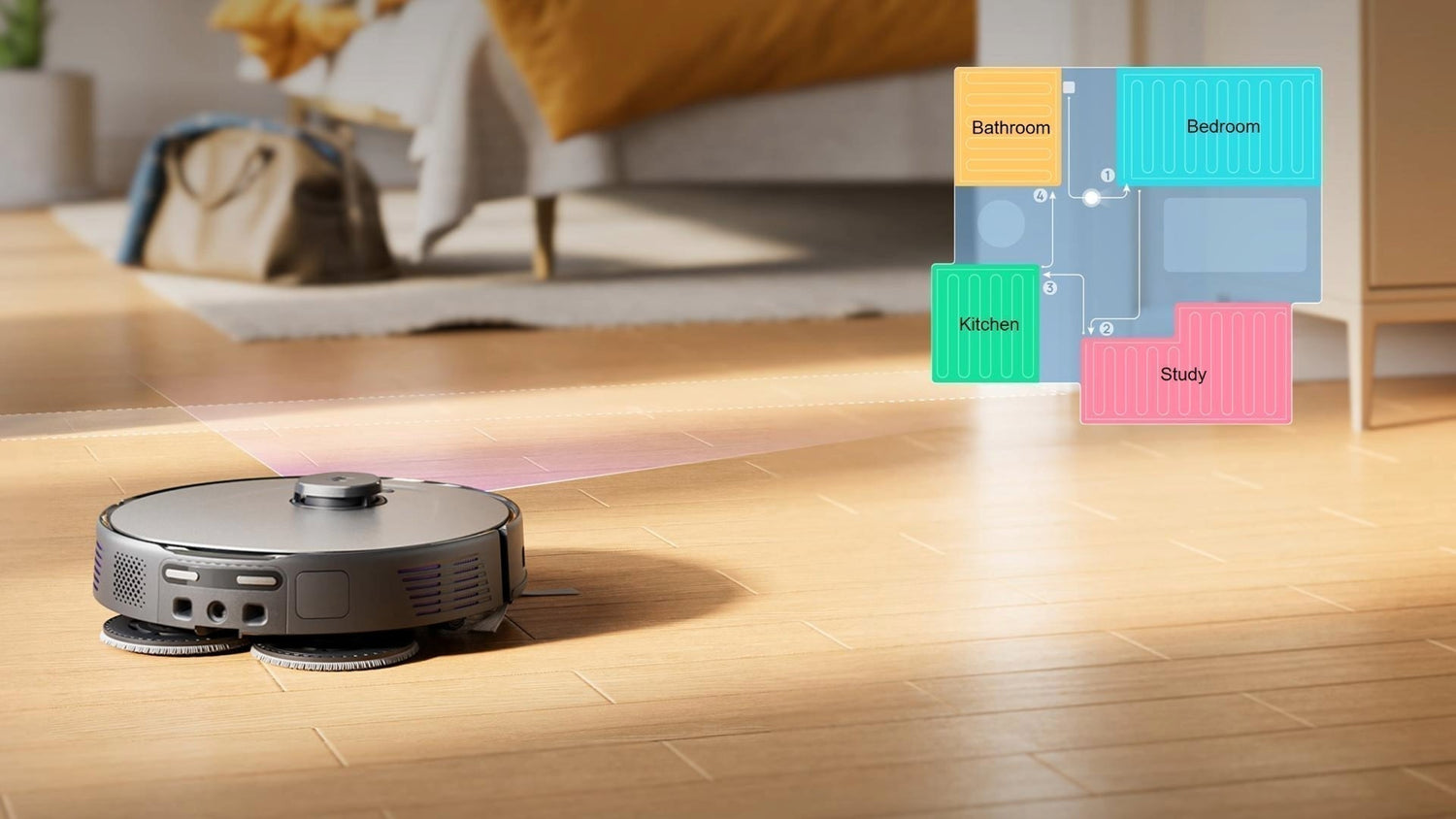

Czym jest nawigacja LiDAR w odkurzaczach robotów?

Nawigacja LiDAR (wykrywanie i określanie zasięgu światła) wykorzystuje obracającą się wieżyczkę laserową umieszczoną na górze robota próżniowego do pomiaru dokładnych odległości od ścian i mebli. Obliczając czas potrzebny na odbicie lasera, robot generuje precyzyjną, milimetrową mapę 3D pomieszczenia.

LiDAR jest powszechnie uważany za standard premium w zakresie inteligentnej nawigacji urządzeń gospodarstwa domowego. Model wyposażony w LiDAR można łatwo rozpoznać po małym, okrągłym krążku uniesionym na górze obudowy odkurzacza. Ponieważ wieża obraca się wiele razy na sekundę, stale aktualizuje plan piętra w czasie rzeczywistym.

Zalety nawigacji LiDAR są znaczące:

• Ekstremalna dokładność: tworzy bardzo precyzyjne cyfrowe granice i wirtualne strefy niedostępne.

• Szybkie mapowanie: umożliwia skanowanie i zapamiętywanie planu piętra o powierzchni 2000 stóp kwadratowych w ułamku czasu potrzebnego w przypadku kamery optycznej.

• Czyszczenie ścieżki Z: Umożliwia robotowi czyszczenie w uporządkowanych, nakładających się liniach, gwarantując brak pominiętych miejsc.

Jak działa nawigacja oparta na kamerach (V-SLAM)?

Oparta na kamerze nawigacja V-SLAM (wizualna jednoczesna lokalizacja i mapowanie) działa poprzez przechwytywanie tysięcy zdjęć sufitu i ścian skierowanych w górę. Robot trianguluje swoją pozycję, śledząc, jak poszczególne punkty orientacyjne architektury przesuwają się klatka po klatce, co pozwala mu zrozumieć jego lokalizację i wytyczyć trasę sprzątania.

Zamiast strzelać laserami na zewnątrz, V-SLAM opiera się na optycznym rozpoznawaniu wzorów. Zamontowana na górze kamera w sposób ciągły wyszukuje punkty o wysokim kontraście w architekturze domu, takie jak framugi drzwi, wysokie okna lub narożniki sufitów. Podczas jazdy robot śledzi te wizualne kotwice, aby oszacować swój własny ruch.

Podstawową zaletą V-SLAM jest jego profil fizyczny. Ponieważ odkurzacze te nie wymagają podniesionej wieży laserowej, podwozie można zaprojektować znacznie cieńsze. Ten wyjątkowo niski profil umożliwia modelom V-SLAM łatwe przesuwanie się pod meblami o niskim prześwicie, takimi jak nowoczesne sofy i łóżka na platformie, gdzie wyższe modele LiDAR mogą się zaklinować.

W jaki sposób podstawowe odkurzacze z funkcją „podbijania i nawigacji” czyszczą podłogi?

Podstawowe odkurzanie typu „podskakuj i nawiguj” odkurza podłogi, korzystając z reaktywnego, losowego wzorca, a nie z mapowania cyfrowego. Maszyna jedzie po linii prostej, dopóki jej fizyczny przedni zderzak nie uderzy w jakiś przedmiot; następnie cofa, obraca się pod losowym kątem i kontynuuje jazdę, aż uderzy w następną przeszkodę.

Te podstawowe maszyny nie „znają” Twojego domu w sensie cyfrowym i nie posiadają wewnętrznej pamięci planu piętra. Aby się poruszać, polegają wyłącznie na podstawowych uderzeniach fizycznych i żyroskopach.

Chociaż modele te są bardzo przystępne, ich losowy wzór odbicia jest wysoce nieefektywny w przypadku dużych domów. Robot będzie często i wielokrotnie czyścił dokładnie ten sam kawałek dywanu, całkowicie pomijając inne części pomieszczenia. Najlepiej nadają się do małych pomieszczeń jednopokojowych, takich jak apartamenty typu studio lub akademiki.

Czy robot odkurzający może poruszać się w ciemności?

Tak, odkurzacze robotów mogą poruszać się w ciemności, ale tylko wtedy, gdy są wyposażone w czujniki LiDAR lub podczerwień, ponieważ technologie te emitują własne, niewidzialne światło. Odkurzacze wykorzystujące kamery optyczne V-SLAM nie mogą poruszać się w ciemności, ponieważ wymagają oświetlenia otoczenia, aby „zobaczyć” otoczenie.

Sprzątanie w nocy jest głównym wymogiem wielu użytkowników, szczególnie w środowiskach komercyjnych. Zrozumienie, które systemy nawigacji opierają się na świetle zewnętrznym, ma kluczowe znaczenie przy planowaniu podróży.

W jaki sposób czujniki klifu zapobiegają spadaniu odkurzacza ze schodów?

Czujniki wysokości zapobiegają spadaniu odkurzacza ze schodów, stale emitując sygnały podczerwieni bezpośrednio w dół, w stronę podłogi. Jeśli sygnał nie wróci natychmiast do odbiornika, robot wykryje nagły spadek i natychmiast cofnie koła napędowe, aby uniknąć przewrócenia się przez krawędź.

Czujniki klifu, umieszczone w całości na podwoziu w pobliżu przednich kół, stanowią najwyższy mechanizm zabezpieczający robota. Są skalibrowane tak, aby rozpoznawać określoną odległość między spodem robota a podłogą.

Kiedy robot przejeżdża przez krawędź klatki schodowej lub wewnętrzny balkon, wiązka podczerwieni zamiast odbijać się od podłogi, strzela w powietrze. Nagły brak sygnału zwrotnego powoduje awaryjne zatrzymanie procesora. Aby zachować tę kluczową funkcję bezpieczeństwa, użytkownicy muszą regularnie wycierać soczewki optyczne czujników klifu, aby zapobiec oślepianiu systemu przez gromadzenie się kurzu.

Wniosek

Sposób, w jaki nawigacja robota odkurzającego, ewoluował od prostego, losowego podskakiwania do wysoce złożonego mapowania przestrzennego. Obecnie te inteligentne urządzenia wykorzystują zaawansowane macierze LiDAR, kamery optyczne V-SLAM i czujniki klifów skupiające się na bezpieczeństwie, aby autonomicznie utrzymywać nasze przestrzenie mieszkalne. Rozumiejąc specyficzne zalety tych technologii nawigacyjnych, konsumenci i zarządcy obiektów mogą wybrać dokładnie taki sprzęt, który idealnie pasuje do ich układu architektonicznego i warunków oświetleniowych. Co ciekawe, te zaawansowane zasady mapowania i czujników nie ograniczają się już do suchych podłóg; podobna inteligentna nawigacja jest obecnie opracowywana w nowoczesnych robotach czyszczących baseny i myjniach okien.
