Jak działają odkurzacze? Fizyka ssania i nowoczesna inżynieria

Odkurzacz to jedno z najpowszechniejszych urządzeń we współczesnym gospodarstwie domowym, jednak fizyczne zasady jego działania często są źle rozumiane. Większość ludzi postrzega odkurzacz jako prostą maszynę, która aktywnie „wyciąga” lub „zasysa” brud z dywanu. W rzeczywistości odkurzacz to wyrafinowany system wykorzystujący dynamikę płynów, który manipuluje ciśnieniem powietrza atmosferycznego, aby przekształcić siły otaczające natury w potężny mechanizm zamiatający. Dla konsumentów chcących kupić nowe urządzenie – szczególnie w niezwykle konkurencyjnym segmencie bezprzewodowych odkurzaczy w sztyfcie – zrozumienie podstawowych zasad fizyki ma kluczowe znaczenie.

Wielu kupujących odczuwa frustrację po zakupie lekkiego odkurzacza w sztyfcie, który wygląda elegancko, ale brakuje mu wewnętrznej konstrukcji zapewniającej utrzymanie jego wydajności i powoduje natychmiastowe zatykanie w przypadku napotkania ciężkich zanieczyszczeń. Ten przewodnik zdejmuje plastikową obudowę, aby odsłonić wewnętrzną mechanikę pętli przepływu powietrza, cyklonową separację pyłu i fizykę silnika. Rozbijając te pojęcia, pomożemy Ci zrozumieć, w jaki sposób generowane jest ssanie, dlaczego filtracja bezpośrednio wpływa na żywotność silnika i jak rozpoznać naprawdę dobrze zaprojektowaną maszynę.

Szybka odpowiedź

Odkurzacz działa w oparciu o silnik elektryczny, który obraca wirnik wentylatora o dużej prędkości, wymuszając przepływ powietrza do przodu w celu wytworzenia strefy ujemnego ciśnienia powietrza (częściowej próżni) wewnątrz dyszy. Powietrze z pomieszczenia o wyższej atmosferze napływa do tej próżni o niskim ciśnieniu, popychając ze sobą brud z podłogi.

Kluczowe dania na wynos

• Różnica ciśnień: Odkurzacze nie wyciągają brudu; większa masa otaczającego powietrza atmosferycznego w pomieszczeniu aktywnie wypycha zanieczyszczenia do strefy niższego ciśnienia wewnątrz dyszy maszyny.

• Nowoczesna ewolucja silnika: bezprzewodowe odkurzacze ręczne nowej generacji zastępują ciężkie silniki indukcyjne miniaturowymi bezszczotkowymi silnikami prądu stałego (BLDC) obracającymi się z prędkością do 120 000 obr./min.

• Separacja odśrodkowa: Zaawansowane bezworkowe systemy cyklonowe wykorzystują szybkie wirowanie wirowe do wyrzucania ciężkich cząstek brudu na zewnątrz i wrzucania ich do kosza, zanim zadławią filtr.

• Zależność od spalin: Próżnia jest ciągłą pętlą; jeśli powietrze wylotowe nie może szybko wydostać się przez filtr, powstaje przeciwciśnienie i zmniejsza się skuteczność czyszczenia.

• Integralność uszczelnień ma znaczenie: Mikroszczeliny w tanich plastikowych obudowach lub zużyte gumowe uszczelki powodują upuszczanie wewnętrznego ciśnienia powietrza, co powoduje spadek rzeczywistej wydajności niezależnie od reklamowanej mocy silnika.

1. Fizyka ssania: zasada podciśnienia

Aby zrozumieć odkurzacz, należy najpierw porzucić koncepcję „ssania” jako aktywnej siły ciągnącej. W fizyce ssanie jest całkowicie iluzją powstałą w wyniku braku równowagi ciśnień pomiędzy dwoma środowiskami.

Po włączeniu odkurzacza jego wewnętrzne elementy współpracują ze sobą, zmieniając lokalny ciężar atmosfery wewnątrz głowicy podłogowej. Ta nierównowaga wywołuje natychmiastową reakcję powietrza otaczającego Twój dom.

Ścieżka ciśnienia krok po kroku

1. Stan zrównoważony: Przed kliknięciem przycisku zasilania ciśnienie powietrza wewnątrz korpusu odkurzacza jest identyczne z ciśnieniem w pomieszczeniu — około 101,3 kilopaskali (kPa) na poziomie morza.

2. Generowanie pustki: Gdy silnik się obraca, agresywnie wypycha powietrze z tyłu maszyny. Działanie to zmniejsza gęstość cząstek za dyszą, tworząc strefę częściowej próżni lub ujemnego ciśnienia statycznego.

3. Atmosferyczny pęd: Ponieważ natura nie znosi próżni, powietrze w pomieszczeniu o wyższym ciśnieniu napływa do kieszeni niskiego ciśnienia wewnątrz dyszy podłogowej.

4. Efekt przenośnika: to pędzące powietrze działa jak kinetyczny przenośnik taśmowy o dużej prędkości. Wszelkie luźne zabrudzenia, sierść zwierząt lub inne zanieczyszczenia znajdujące się na swojej drodze są zamiatane przez szybko poruszający się prąd i przenoszone bezpośrednio do szyjki wlotowej maszyny.

2. Wewnątrz silnika: wirniki wentylatorów i technologia bezszczotkowa

Elementem odpowiedzialnym za wytworzenie tego spadku ciśnienia jest zespół silnik-wentylator. Tradycyjne odkurzacze opierają się na ciężkich silnikach indukcyjnych prądu przemiennego (AC) w połączeniu z dużymi, ciężkimi łopatkami wentylatora, które przetłaczają powietrze.

Współczesne pojawienie się kategorii odkurzaczy bezprzewodowych wymagało od inżynierów całkowitego przemyślenia tego zespołu. Aby odkurzacz o dużej sile ssania był wystarczająco lekki, aby można go było unieść jedną ręką, producenci musieli zmniejszyć silnik, drastycznie zwiększając jego prędkość obrotową.

Tradycyjne silniki przewodowe a nowoczesne silniki akumulatorowe

Przejście w inżynierii z ciężkich urządzeń przewodowych na lekkie bezprzewodowe urządzenia w kształcie kija polega całkowicie na odejściu od mechanicznych szczotek węglowych na rzecz cyfrowych napędów magnetycznych:

Opinia eksperta: Bezszczotkowe silniki prądu stałego (BLDC) wykorzystują wewnętrzny sterownik elektroniczny zamiast fizycznych szczotek węglowych do przełączania pól magnetycznych. Dzięki wyeliminowaniu tarcia fizycznego miniaturowy silnik próżniowy z drążkiem może obracać się dziesięć razy szybciej niż tradycyjny stojak, generując identyczne podciśnienie powietrza, ważąc zaledwie ułamek jego rozmiaru.

3. Systemy workowane a systemy cykloniczne: jak brud jest oddzielany od powietrza

Gdy prąd powietrza o dużej prędkości przenosi zanieczyszczenia przez wlot dyszy, odkurzacz staje przed kolejnym poważnym wyzwaniem inżynieryjnym: oddzieleniem stałych cząstek brudu od poruszającego się strumienia powietrza, tak aby czyste powietrze mogło zostać usunięte z tyłu.

Historycznie rzecz biorąc, osiągano to poprzez wtłaczanie zanieczyszczonego powietrza bezpośrednio do porowatego worka papierowego lub płóciennego. Ta stara metoda, choć prosta, ma poważną wadę konstrukcyjną: w miarę jak kurz wypełnia pory worka, blokuje dopływ powietrza. Powoduje to powstanie silnego oporu, powodując spadek siły ssania odkurzacza na długo przed faktycznym zapełnieniem worka.

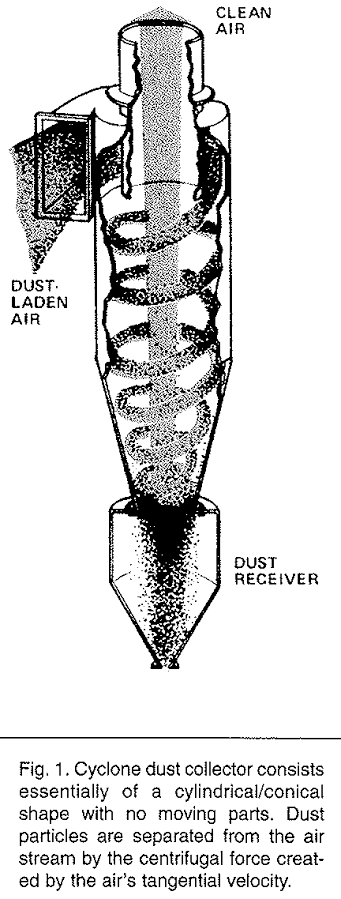

Mechanika wiru wielocyklonicznego

Aby rozwiązać ten spadek wydajności, nowoczesne odkurzacze bezworkowe i bezprzewodowe odkurzacze w sztyfcie kierują napływające powietrze do szeregu stożkowych plastikowych komór, tworząc szybkie, sztuczne, miniaturowe tornado.

• Wejście styczne: Powietrze wpływa do cylindrycznego pojemnika pod kątem, wpychając strumień powietrza w szybką spiralną ścieżkę zwaną wirem.

• Działanie odśrodkowe: Ponieważ kurz, piasek i sierść zwierząt są wykładniczo cięższe od cząsteczek powietrza, siła odśrodkowa wyrzuca te stałe cząstki na zewnątrz na gładkie plastikowe ścianki pojemnika.

• Osiadanie grawitacyjne: Gdy ciężki brud uderza w ściany, traci prędkość kinetyczną i zsuwa się na dno pojemnika na śmieci.

• Czysty rdzeń: Lżejsze, czyste cząsteczki powietrza pozostają w pobliżu środka wirującego wiru, wznosząc się w górę przez rdzeń stożka i dalej wzdłuż ścieżki wylotowej, nie zatykając układu.

4. Pętla filtracyjna: dlaczego przepływ powietrza wylotowego ma znaczenie

Odkurzacz nie może wytworzyć wewnętrznej strefy niskiego ciśnienia, jeśli napływające powietrze nie może swobodnie wydostać się z urządzenia. Jest to ciągła pętla aerodynamiczna: powietrze wpływa do dyszy, przepływa przez komorę separacyjną, przechodzi przez kanały chłodzące silnik i jest usuwane z powrotem do pomieszczenia.

Jeśli Twój system filtracji jest brudny lub źle zaprojektowany, działa jak dosłowna ściana chroniąca poruszający się strumień powietrza. Ta siatka przeciwciśnieniowa dławi system, powodując ogromny spadek wydajności czyszczenia.

[Wlot dyszy] ---> [Separator cyklonowy] ---> [Filtr przed silnikiem] ---> [Wydech HEPA]

^ |

|__________ Pętla ponownego wejścia do pokoju __________________________|

• Filtr przed silnikiem: Zwykle wykonany z gęstej pianki o otwartych komórkach, warstwa ta wychwytuje wszelkie zbłąkane cząsteczki mikropyłu, którym udało się uciec z wirującego wiru cyklonowego, chroniąc łopatki wysokoobrotowego wentylatora przed uszkodzeniami fizycznymi.

• Filtr HEPA za silnikiem: wysokowydajne filtry cząstek stałych (HEPA) charakteryzują się niezwykle gęstą, losową siecią siatek z włókna szklanego. Prawdziwy filtr HEPA przepuszcza poruszające się powietrze wywiewane przez złożony labirynt, zatrzymując 99,97% mikroskopijnych cząstek o wielkości zaledwie 0,3 mikrona – w tym pyłki, zarodniki pleśni i bakterie – zapewniając, że powietrze wywiewane ponownie docierające do domu jest nieskazitelne.

5. Ewolucja kija bezprzewodowego: zmniejszenie fizyki ssania

Szybki rozwój odkurzaczy bezprzewodowych jest świadectwem niedawnych przełomów w trzech wzajemnie powiązanych obszarach produkcyjnych: ogniwach litowo-jonowych o dużej gęstości, miniaturowych silnikach cyfrowych i aerodynamicznym prowadzeniu płynów.

Usunięcie ciężkiego przewodu zasilającego oznaczało, że inżynierowie nie mogli już polegać na nieograniczonej, surowej energii elektrycznej z gniazdka ściennego, aby rozwiązać problemy związane z błędnymi wyborami projektowymi. Każdy milimetr wewnętrznej ścieżki powietrza musi być idealnie zoptymalizowany, aby zapobiec turbulencjom i utracie tarcia.

• Liniowa konstrukcja ścieżki powietrza: W przeciwieństwie do starych odkurzaczy kanistrowych, które wymuszały przepływ powietrza przez skręcone węże faliste, nowoczesne odkurzacze bezprzewodowe wykorzystują prostą konfigurację inline. Dysza, różdżka, pojemnik cyklonowy i obudowa silnika są ustawione w idealnie prostej linii, minimalizując kierunkowe tarcie powietrza.

• Krzywe mocy akumulatora: Zaawansowane płytki sterujące mocą zarządzają napięciem wyjściowym z ogniw akumulatora litowego, utrzymując stały prąd dostarczany do silnika BLDC, dzięki czemu wewnętrzny spadek ciśnienia pozostaje stały nawet po wyczerpaniu się akumulatora.

6. Matryca uszczelniająca: dlaczego nieszczelności strukturalne zabijają ssanie

Można zbudować odkurzacz za pomocą silnika kosmicznego i doskonałego planowania ścieżki cyklonowej, ale jeśli w zewnętrznej obudowie maszyny znajdują się mikroszczeliny, jej rzeczywista moc ssania spadnie do zera.

W produkcji nazywa się to utrzymywaniem „matrycy uszczelniającej”. Moc ssania jest całkowicie zależna od utrzymania ścieżki podciśnienia doskonale odizolowanej od powietrza zewnętrznego w pomieszczeniu, aż dotrze ona do otworu dyszy podłogowej.

Mechanika wycieku ciśnienia:

Wyobraź sobie, że próbujesz pić płyn przez słomkę, która ma małe rozdarcie u góry. Bez względu na to, jak mocno pociągniesz, otrzymasz bardzo mało płynu, ponieważ powietrze przedostaje się przez rozdarcie, zamiast ciągnąć od dołu.

Ta sama awaria strukturalna występuje w słabo wyprodukowanych odkurzaczach. Jeśli gumowe pierścienie uszczelniające pomiędzy drzwiami pojemnika na śmieci a główną komorą cyklonową nie są wyrównane lub są kruche, powietrze z zewnątrz będzie przedostawać się bezpośrednio do strefy niskiego ciśnienia. Neutralizuje to częściowe podciśnienie wewnątrz głowicy podłogowej, uniemożliwiając maszynie podniesienie ciężkich zanieczyszczeń z podłóg.

Często zadawane pytania: Inżynieria urządzeń do głębokiego nurkowania

P: Dlaczego odkurzacz staje się zauważalnie cieplejszy, im dłużej pracuje?

Odp.: Ten wzrost temperatury jest spowodowany dwoma odrębnymi zdarzeniami termodynamicznymi. Po pierwsze, szybki obrót wewnętrznych łożysk silnika wytwarza naturalne ciepło tarcia elektrycznego i mechanicznego. Po drugie, próżnia aktywnie spręża cząsteczki powietrza, przepychając je przez gęste sieci filtracyjne. Sprężanie cząsteczek gazu zwiększa ich energię kinetyczną, co podnosi temperaturę powietrza wywiewanego przed jego wypuszczeniem na zewnątrz obudowy.

P: Czy odkurzacz działa dokładnie w ten sam sposób na dużych wysokościach, gdzie ciśnienie atmosferyczne jest niższe?

Odp.: Nie, rzeczywista zdolność czyszczenia odkurzacza nieznacznie spada na dużych wysokościach (np. w regionach górskich). Ponieważ podciśnienie opiera się na ciężarze otaczającego powietrza atmosferycznego w pomieszczeniu, które wpycha brud do dyszy, spadek gęstości otaczającego powietrza oznacza, że ​​jest mniej cząsteczek powietrza dostępnych do wytworzenia prądu kinetycznego, zmniejszając całkowitą objętość podnoszenia maszyny.

P: Co dzieje się z wewnętrznym przepływem powietrza, jeśli dysza próżniowa jest całkowicie szczelnie przylegająca do powierzchni?

Odp.: Uszczelnienie dyszy na płasko odcina objętość dopływającego powietrza, zmniejszając przepływ powietrza (CFM) do zera. Chociaż powoduje to powstanie szczytowego ciśnienia statycznego (w paskalach), brak poruszającego się powietrza oznacza, że ​​odkurzacz nie może transportować brudu do pojemnika. Co więcej, ponieważ większość nowoczesnych odkurzaczy cyfrowych kieruje napływające powietrze bezpośrednio nad obudowę silnika, aby je ochłodzić, całkowicie zablokowany wlot może spowodować szybkie przegrzanie silnika, uruchamiając automatyczne wyłączenie zabezpieczające przed przegrzaniem.

P: W jaki sposób elektryczność statyczna gromadzi się w plastikowym, bezworkowym pojemniku próżniowym podczas pracy?

Odp.: To klasyczna demonstracja efektu tryboelektrycznego. Gdy suche cząsteczki kurzu, sierść zwierząt domowych i granulki piasku wirują wewnątrz akrylowego pojemnika cyklonowego z ekstremalną prędkością, stale zderzają się z nieprzewodzącymi plastikowymi ściankami. Tarcie przenosi elektrony, tworząc wysoki ładunek statyczny, który powoduje, że drobny pył przylega do wewnętrznych ścianek pojemnika, nawet po otwarciu dolnych drzwiczek zrzutu.

P: Dlaczego niektóre odkurzacze po włączeniu po długiej przerwie wydzielają zapach spalonego kurzu?

Odp.: Podczas przechowywania mikroskopijne cząsteczki kurzu osadzają się przez otwory wentylacyjne i lądują bezpośrednio na wewnętrznej obudowie silnika i radiatorach. Po ponownym włączeniu maszyny silnik szybko osiąga standardową temperaturę roboczą, spalając te mikrocząsteczki i tworząc krótki zapach spalenizny, dopóki prąd spalin nie oczyści obudowy.

P: Czy odkurzacz może działać w całkowitej próżni kosmicznej, takiej jak przestrzeń kosmiczna?

Odp.: Nie, odkurzacz jest całkowicie bezużyteczny w kosmicznej próżni. Bez otaczającej atmosfery cząsteczek gazu, na którą można się odepchnąć, wirowanie wewnętrznych łopatek wentylatora nie spowoduje powstania różnicy ciśnień powietrza. Bez ciśnienia powietrza otoczenia, które mogłoby wepchnąć zanieczyszczenia do dyszy, maszyna nie może przemieszczać cząstek ani generować prądu czyszczącego.

Wniosek

Odkurzacz to mistrzowska lekcja stosowanej fizyki atmosfery. Wykorzystując szybki silnik cyfrowy do wytworzenia wewnętrznej kieszeni niskociśnieniowej, maszyna zamienia powietrze w pomieszczeniu w skuteczne narzędzie czyszczące. Dla współczesnego konsumenta świadomość, że prawdziwa skuteczność czyszczenia opiera się na zrównoważonym połączeniu kluczem do dokonania świadomego zakupu jest Utrzymuj filtry w czystości, sprawdzaj gumowe uszczelki pod kątem wycieków i wybieraj konfiguracje inline, bezszczotkowe, aby mieć pewność, że odkurzacz utrzyma najwyższą wydajność techniczną przez wiele lat., aerodynamicznego przepływu powietrza (CFM) o wysokim ciśnieniu statycznym (Pa) i szczelnych uszczelkach konstrukcyjnych .
